膝關節的生長與老化

　　在我們的一生中，骨骼承載了我們的身體數十年，從出生時軟軟的結構，到成年時堅硬的骨架，在老年時，已經工作多年的骨骼和關節無法避免的受損、流失。

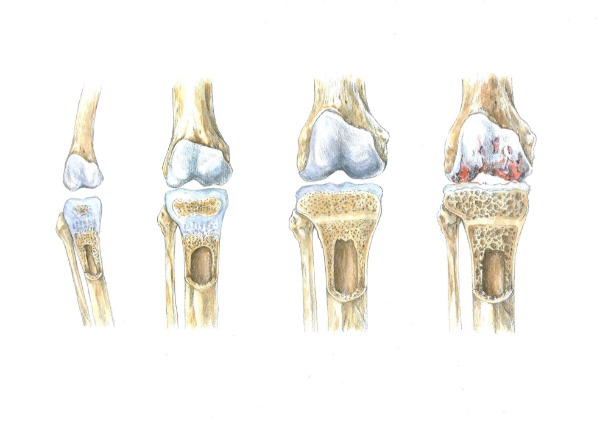

　　利用這張圖表達的，是膝關節在我們生長發育中的變化。用淡藍色代表軟骨、褐灰色代表硬骨，可由顏色與結構看到出生到老年骨骼組成的差異。小時候軟骨比例較高，骨頭較軟有彈性，骨垢板(生長板)主導長骨發育，人類在成年後骨垢板閉合，被硬骨取代，所以人類在成年後身高不易長高。 生長過程中，骨密度在成年時最高，而隨著年老逐漸流失，組成軟骨的醣胺聚醣也隨年齡增長而流失，所以維持適度運動與健康飲食，在年輕時就保養好骨骼和軟骨非常重要。

1. 主題來源:解剖學上課所學以及實驗觀察軟骨內骨化過程與關節病變
2. 繪圖工具:利用手繪鉛筆素描與水彩淡彩完成主題的繪製，再掃描進電腦中加上文字說明與曲線。因初始安排手繪時考慮到青春期結構與成年類似，所以利用電腦繪圖表現青春期骨垢板未閉合與成年骨垢板閉合的重要變化。

網頁:

Netter: Atlas of Human Anatomy

R.J. ELLIOTT AND D.L. GARDNER, Changes with age in the glycosaminoglycans of human articular cartilage. Annals of the Rheumatic Diseases,1979,38,371-377

衛生福利部國民健康署 : 骨質疏鬆症臨床治療指引

http://en.wikipedia.org/wiki/Endochondral_ossification

評語一：技法表現不錯，唯故事性比較線性，豐富度較低。

評語二：很不錯的醫學繪圖，一張包含多種訊息，但不混亂，若在增加延緩方法等可讓內內容更完整。

評語三：繪圖技巧精細具專業水準。

1. 畫的是股骨與脛骨嗎？宜說明。
2. 腓骨沒有畫骨骺與生長變化，很可惜。
3. 脛骨關節中央的向上突出，沒有清楚畫出。
